Подробная информация о продукте:
|
| Упаковка: | цифровой счетчик земляного сопротивления | Цвет: | Черный и синий |
|---|---|---|---|
| Вес: | Примерно 680 г. | МАКСИМАЛЬНЫЙ дисплей: | 1999 |
| Размер ЖК: | 840,8*59,8 мм | Размер ЖК: | 840,8*59,8 мм |
| Диапазон измерений: | 0.02Ω?? 1999Ω | Аккумулятор: | 5 алкальной батареи |
| Точность: | 2% точность | ||
| Выделить: | Истинный тестер сопротивления земли RMS цифров,тестер сопротивления земли 4106A цифров,цифровой метр сопротивления земли 4106A |
||
AC True RMS Digital Earth Resistance Tester 3 Pole 4 Pole Метод измерения

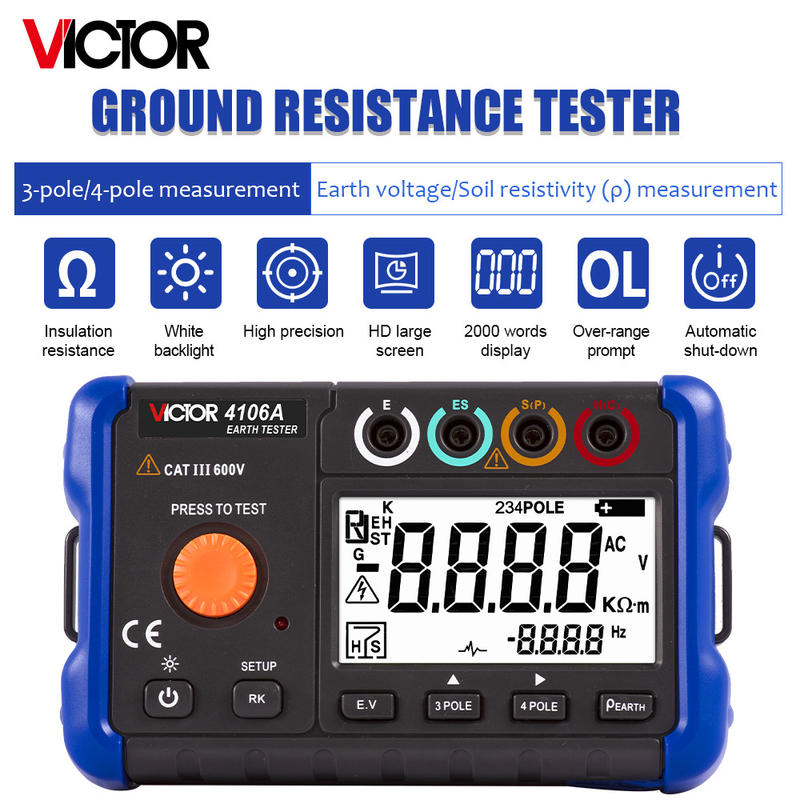

VICTOR 4106A Проверяющий устойчивость земли 3-польный 4-польный метод измерения AC True RMS Большой ЖК-дисплей с светодиодным подсветкой
Основные характеристики продукта
Основные функции измерений
Земляизмерение сопротивления (RE))
Метод измерения: 3-польный метод, 4-польный метод
Диапазон измерений: 0,02Ω ≈ 1999Ω
Минимальное разрешение: 0,01 Ω
Базовая точность: 5%
Почваизмерение сопротивляемости (ρ)
Диапазон измерений: 0,01Ω·m376.8KΩ·m
Интервал вспомогательных земляных стержней, диапазон настройки: 1,0 м~300,0 м.
AC истинноRMSнапряжение E.V.
Диапазон измерений: 0~50 В
Пропускная способность переменного тока: 40 Гц~200 Гц
Базовая точность измерений: 2%
Испытание земли другоеособенности
Измерение сопротивления земли использует квадратное испытание волны возбуждения, максимальное напряжение открытого контура составляет 50Vp-p, а ток короткого замыкания составляет <3mA.
Автоматическое обнаружение диапазона при измерении сопротивления земли.
RKиспытание сопротивления, эффект сопротивления линии может быть удален.
При сравнительном испытании с землей результат измерения может быть оценен по предварительно установленному пределу "pass/fail (✓ / ??) " и соответствующим звуковым сигналам.
Калибровка продукции
При подключении к стандартному прибору, калибровочная панельв соответствии с процедурами и с сохранением соответствующих данных калибровки, периодическая калибровка завершается и гарантируется надлежащая точность и производительность изделия.
Большой ЖК-дисплей с белым светодиодом.
Легкая работа человека-машины, портативная, твердая и подходящая для полевого использования.
Продуктосновные функции и производительность (технические данные))
(применяется в течение одного года после калибровки, 23°C±5°C, 0 ≈ 70% RH, точность = ±(% чтения+LSD))
Напряжение переменногоЕ.В.
| Диапазон измерений | Резолюция | Диапазон частот | Точность |
| 00,00В ≈ 50,00В | 0.01В | 45~Синус 200 Гц | 2%+5 |
|
Сопротивление ввода: около 1MΩ Скорость измерения: 2 раза/с. |
|||
Сопротивление земли RЕ(RGпри испытании ρ)
| Диапазон | Диапазон измерений | Резолюция | Точность | Примечания |
| 20Ω | 0.10Ω19.99Ω | 0.01Ω | 5% + 5 |
0.2 Ом ошибка добавляется, когда сопротивление меньше2Ω. RH и RS - исправленные данные 500ΩRk. |
| 200Ω | 20.0Ω199.9Ω | 0.1Ω | ||
| 2000Ω | 200Ω 1999Ω | 1Ω | ||
|
Выходные характеристики: испытание напряжения открытой цепи UM, максимальное около 50Vpp, квадратная волна Испытать короткое замыкание тока IM, максимум около 3mApp, но IM (RH + RE)< УМ Время измерения: обычно 2 секунды. RH MAX: (4K Ω+100RE) или 50KΩ (в зависимости от того, что ниже). RS MAX: (4K Ω+100RE) или 50KΩ (в зависимости от того, какой из них ниже). Дополнительная ошибка при RH MAX или RS MAX: 3%+10. Серийное интерферентное напряжение: 16·2/3Hz, 50Hz, 60Hz, 400Hz и DC 3V (диапазон 20Ω не включает DC). Дополнительная ошибка при интерферентном напряжении серии 3В: 5%+10. |
||||
Измерение сопротивляемости почвы (ρ)
| Диапазон | Диапазон измерений | Резолюция | Точность |
| 20Ω·м | 0Ω·m·19.99Ω·m | 00,01Ω·м |
Зависит от RG Р=2×π×a×RG |
| 200Ω·м | 20.0Ω·m199.9Ω·m | 0.1Ω·m | |
| 2000Ω·м | 200Ω·м·1999Ω·м | 1Ω·м | |
| 20 KΩ·m | 2.00KΩ·m19.99KΩ·m | 00,01 KΩ·m | |
| 200 KΩ·m | 20.0KΩ·m376.8KΩ·m | 0.1 KΩ·m | |
| Расстояние между земляными стержнями: a=1,0 м~300,0 м. | |||
Общие характеристики продукта
Рабочая температура и влажность
от 0 до 40oC (неконденсирующая ≤10oC), ≤85%RH
Температура и влажность хранения: от -20 до 60 °C, ≤ 90% RH
Рабочая высота: ≤ 2000 м. (использование в помещении)
Номинальное преходящее перенапряжение:6K (1.2*50us) I, II, III пиковые значения измерений
Выдерживать напряжение:AC8320V ((50/60Hz) / 5 секунд (между цепью и наружной коробкой)
Изоляционное сопротивление:1000MΩ или более/DC1000V (между цепью и внешней коробкой)
Вибрация и удар: случайность 2g, от 5 до 500 Гц 1 м испытание падения
Период калибровки и время разогрева
Для обеспечения точности данной таблицы период калибровки составляет один год или другой
Время разогрева после включения составляет 10 минут или другое

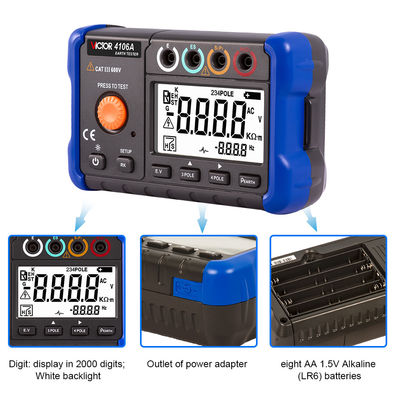

Электрическое питание:Аккумуляторы LR6 ((AA) на 8 x 1,5 В
Электрическое питание адаптера питания 15 В
Операция автоматического отключения: время автоматического отключения 0~90 минутможно установить

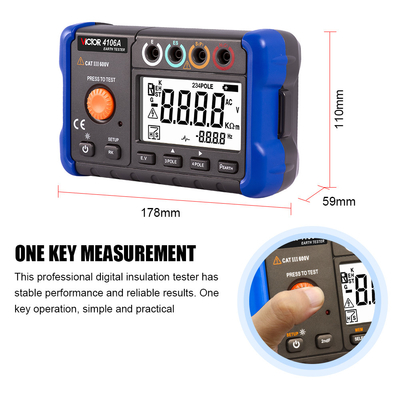

Размер и вес:178 × 110 × 59 (мм), около600 г (включая батареи))
