Подробная информация о продукте:
|
| Цвет: | Голубой и черный | Размер: | 206 × 97 × 60 мм |
|---|---|---|---|
| Наименование продукта: | Многофункциональный отростчатый калибратор | Модель No.: | Виктор 26 |
| Подробности упаковки: | 6 шт/картон; размер картона: 53*40,5*31 см | Точность: | 0.01% точность |
| Вес: | Приблизительно 633 г (включая батареи) | Защита: | IP65 |
| Коммуникация: | HART | ||
| Выделить: | Многофункциональный отростчатый калибратор IP65,24 калибратора вольта многофункциональных отростчатых,Калибратор ВИКТОР 26 отростчатый |
||
24-вольтовая цепная схема IP65 многофункциональный калибратор процесса с 5-значным дисплеем

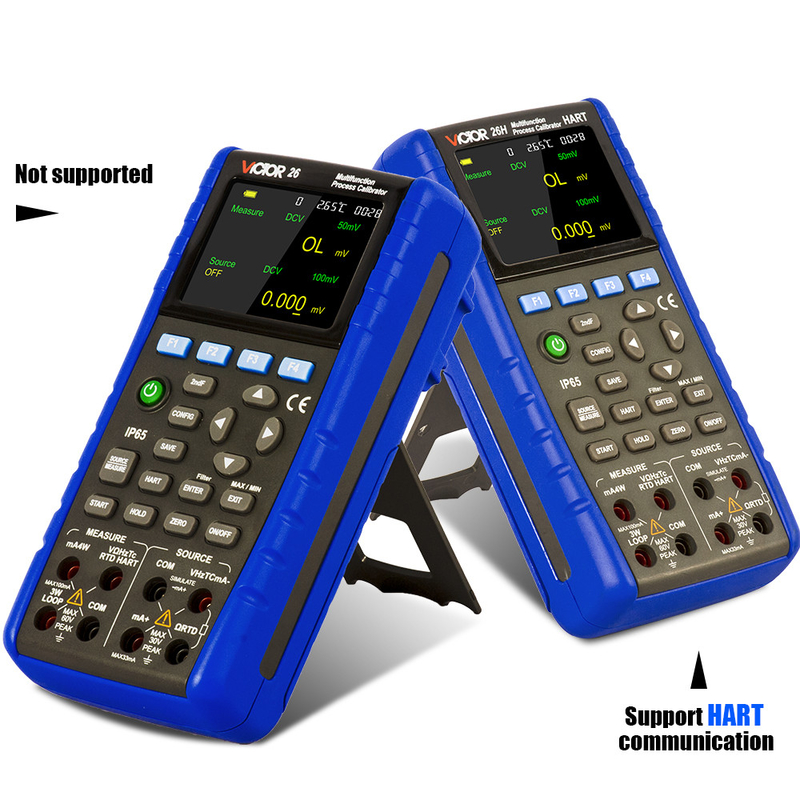

VICTOR26H многофункциональный калибровщик процессов HARTCommunication с точностью 0,01% 5 цифр Дисплей 24В петля схема IP65
Мультифункциональный калибровщик процессов с коммуникацией HART
Заявление: это применяется как к многофункциональным калибровщикам процессов типа HART, так и к базовым. Илюстрации, касающиеся операций HART, могут применяться только к типу HART.Все объяснения и примеры сделаны на типе HART.
1Введение.
Мультифункциональный калибратор процесса (сокращенно калибратор) - это портативный калибратор, работающий с батареями / адаптером.и может измерять и получать электрические паракалибраторы и физические паракалибраторы (см. таблицу 1).
Таблица 1. Список источников и функций измерения
|
Функции измерения
Источник Функции |
DCV | DCI | ОММ | FREQ | ТК | НТД | ПУЛС | ПРЕДУЖДЕНИЕ | Контакт | ||
| ОТКРЫВАНИЕ | Продолжайте. | ||||||||||
| DCV | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| DCI | Я не знаю. | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| РАМП Включен | × | × | × | × | × | × | × | × | × | × | |
| Автоматическое включение | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| ОММ | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | |
| FREQ | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
| ПУЛС | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
| Контакт | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
| ТК | ● | ● | ● | ● | ● | × | × | ● | ● | ● | |
| НТД | ● | ● | ● | ● | ● | × | × | ● | ● | ● | |
| ПРЕДУЖДЕНИЕ | ● | ● | ● | ● | × | ● | ● | × | × | ● | |
Калибратор обрабатывает следующие характеристики, ожидая вышеупомянутых:
§ Любое состояние функции может входить в функцию HART непосредственно (только для типа HART)
§ Измерение и поиск источников могут работать одновременно.
§ Терминалы ввода/вывода тепловой пары (TC) и автоматический узел отсчета температурной компенсации внутреннего процесса
§ Ручное подача потока, автоматическое подача потока и подача потока на пандусе
§ Контроль температуры в помещении при любой работе
§ Функция измерения/монитора выходной температуры
§ Измерение/источник mA% отображение
§ Функция фильтрации измерений
§ Функция ручной задержки измерения
§ Функция автоматической задержки отображения выбранного значения давления

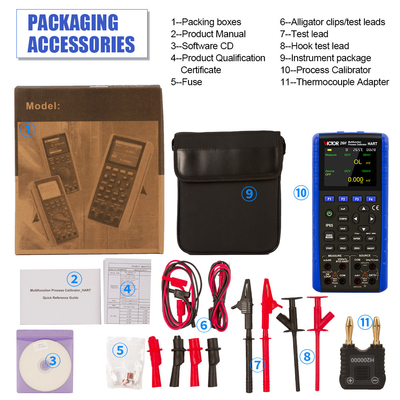

2.Стандартные аксессуары
Убедитесь, что упаковка содержит все аксессуары, перечисленные ниже.пожалуйста, свяжитесь с продавцом, у которого вы приобрели продукт, как можно скорееЕсли вы хотите заказать запасные части, обратитесь к списку запасных частей в 15.3 в руководстве.
§ Одна пара испытательных зондов ((H000000-00)
§ Одна пара промышленных испытаний свинца ((H000001-00)
§ Одна пара промышленных испытаний свинца (H000002-00)
§ Одна пара крюка Испытательный зонд (H000004-00)
§ Одна пара клипсов для аллигаторов ((H010000-00)
§ Одна пара клипсов для аллигаторов ((H010007-00)
§ Один комплект конвертора RTD ((H200000-00)
§ Один экземпляр Руководства пользователя
§ Один экземпляр свидетельства о гарантии
§ Два куска предохранительной трубы ((100mA/250V)
§ Два куска предохранительной трубы ((50mA/250V)
§ Четыре щелочных батареи
Один пакет.
| Проект | Модель Производительность параметры |
Виктор 26 | Виктор 26H | |
| Источник | Миливольт постоянного тока | Диапазон | -5 110 мВ | -5 110 мВ |
| Точность= ± ((% установленного значения +% диапазона) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Резолюция | 1 uV | 1 uV | ||
| Прямое напряжение | Диапазон | -1 11 В | -1 11 В | |
| Точность= ± ((% установленного значения +% диапазона) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Резолюция | 10uV/0,1mV | 10uV/0,1mV | ||
| Прямой ток | Диапазон | 0 33mA | 0 33mA | |
| Точность= ± ((% установленного значения +% диапазона) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Резолюция | 1uA | 1uA | ||
| Ток потока | Диапазон | 0 33mA | 0 33mA | |
| Точность= ± ((% установленного значения +% диапазона) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Резолюция | 1uA | 1uA | ||
| Внешнее питание поставки |
5 28 В | 5 28 В | ||
| Сопротивление | Диапазон | 0 ¢4KΩ | 0 ¢4KΩ | |
| Точность= ± ((% установленного значения +% диапазона) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Резолюция | 00,01Ω/0,1Ω | 00,01Ω/0,1Ω | ||
| Термопары | Диапазон | R/S/K/E/J/T/B/N/L/U | R/S/K/E/J/T/B/N/L/U | |
| Точность | 00,4°C | 00,4°C | ||
| Резолюция | 00,1°C/1°C | 00,1°C/1°C | ||
| НТД | Диапазон | Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
|
| Точность | 00,2°C | 00,2°C | ||
| Резолюция | 00,1°C | 00,1°C | ||
| Частота (Гц) |
Диапазон | 1 Гц 110 КГц | 1 Гц 110 КГц | |
| Точность | ± 2 слова | ± 2 слова | ||
| Резолюция | 00,01 Гц/1 Гц/0,1 КГц/2 КГц | 00,01 Гц/1 Гц/0,1 КГц/2 КГц | ||
| Частота (CMP) | Диапазон | 60 ‰ 1200 CPM | 60 ‰ 1200 CPM | |
| Точность | ± 2 слова | ± 2 слова | ||
| Резолюция | 1CPM | 1CPM | ||
| Пульс | Частота | 1 Гц 10 КГц | 1 Гц 10 КГц | |
| Диапазон | 1 ¥100000 циклов | 1 ¥100000 циклов | ||
| Точность | ± 2 слова | ± 2 слова | ||
| Резолюция | 1 цикл | 1 цикл | ||
| Переключатель | Диапазон | 1 Гц 110 КГц | 1 Гц 110 КГц | |
| Точность | ±2 | ±2 | ||
| Резолюция | 00,01 Гц/1 Гц/0,1 КГц/2 КГц | 00,01 Гц/1 Гц/0,1 КГц/2 КГц | ||
| Давление | Диапазон | Зависит от модуля давления | Зависит от модуля давления | |
| Точность= ± ((% установленного значения +% диапазона) |
Зависит от модуля давления | Зависит от модуля давления | ||
| Резолюция | 5-значный дисплей | 5-значный дисплей | ||
| Измерение | Миливольт постоянного тока | Диапазон | -5 550 мВ | -5 550 мВ |
| Точность= ±(% показания + % диапазона) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Резолюция | 1 uV/10 uV | 1 uV/10 uV | ||
| Прямое напряжение | Диапазон | -0,5 35В | -0,5 35В | |
| Точность= ±(% показания + % диапазона) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Резолюция | 0.1mV/1mV | 0.1mV/1mV | ||
| Прямой ток | Диапазон | -5 55mA | -5 55mA | |
| Точность ±(% показания + % диапазона) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Резолюция | 1uA | 1uA | ||
| Сопротивление | Диапазон | 0 ¢5,5KΩ | 0 ¢5,5KΩ | |
| Точность= ±(% показания + % диапазона) |
00,01% + 0,01% | 00,01% + 0,01% | ||
| Резолюция | 00,01Ω/0,1Ω | 00,01Ω/0,1Ω | ||
| Термопары | Диапазон | R/S/K/E/J/T/B/N/L/U | R/S/K/E/J/T/B/N/L/U | |
| Точность | 00,7°C | 00,7°C | ||
| Резолюция | 00,1°C/1°C | 00,1°C/1°C | ||
| НТД | Диапазон | Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
Pt100/Pt200/Pt500/ Pt1000/Cu10/Cu50 |
|
| Точность | 00,4°C | 00,4°C | ||
| Резолюция | 00,1°C | 00,1°C | ||
| Частота (Гц) |
Диапазон | 3 Гц ¢50 КГц | 3 Гц ¢50 КГц | |
| Точность | ± 2 слова | ± 2 слова | ||
| Резолюция | 00,01 Гц | 00,01 Гц | ||
| Частота (CMP) | Диапазон | 180 ‰ 3000000 CPM | 180 ‰ 3000000 CPM | |
| Точность | ± 2 слова | ± 2 слова | ||
| Резолюция | 1CPM | 1CPM | ||
| Переключатель | Диапазон | Закрыть/открыть | Закрыть/открыть | |
| Предел | 200 ¥300Ω | 200 ¥300Ω | ||
| Давление | Диапазон | Зависит от модуля давления | Зависит от модуля давления | |
| Точность= ±(% показания + % диапазона) |
Зависит от модуля давления | Зависит от модуля давления | ||
| Резолюция | 5-значный дисплей | 5-значный дисплей | ||
| Пипер непрерывности | Диапазон | 0 ¢ 500Ω | 0 ¢ 500Ω | |
| Точность | ≤50Ωзвук | ≤50Ωзвук | ||
| Резолюция | 0.01Ω | 0.01Ω | ||
| Круговое питание | Диапазон | 24 В | 24 В | |
| Точность | ± 10% | ± 10% | ||
| Максимальный ток | 22mA | 22mA | ||
| HART | × | √ | ||
| Другие функции |
Подсветка | √ | √ | |
| Автоматическое отключение | √ | √ | ||
| Функция зарядки | √ | √ | ||
| Дисплей комнатной температуры | √ | √ | ||
| Выявление батареи | √ | √ | ||
| Сигнал на пандусе | √ | √ | ||
| Коммуникационная функция | RS232 серийная связь, может реализовать дистанционное управление инструментом с помощью программного обеспечения драйвера устройства. | RS232 серийная связь, может реализовать дистанционное управление инструментом с помощью программного обеспечения драйвера устройства. | ||
| Характеристика | ||||
| Безопасность | EN61010-1:2001 | EN61010-1:2001 | ||
| Выдерживать напряжение | Вход и выход AC350V/1 мин. | Вход и выход AC350V/1 мин. | ||
| Изоляция | Вход и выход DC500V /50MΩ. | Вход и выход DC500V /50MΩ. | ||
| ЭМК | EN61326-1:2006 | EN61326-1:2006 | ||
| Аутентификация | CE | CE | ||
| Дисплей | 3.2 TFT-экран | 3.2 TFT-экран | ||

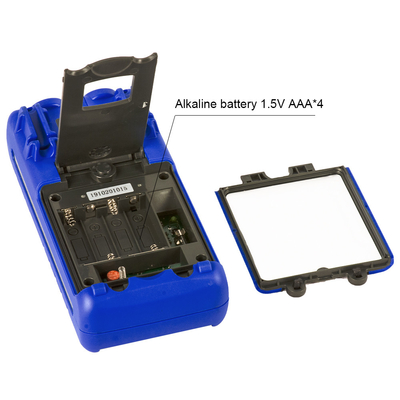

| Электрическое питание | 4×1,5 В АА Алкальная батарея | 4×1,5 В АА Алкальная батарея | ||

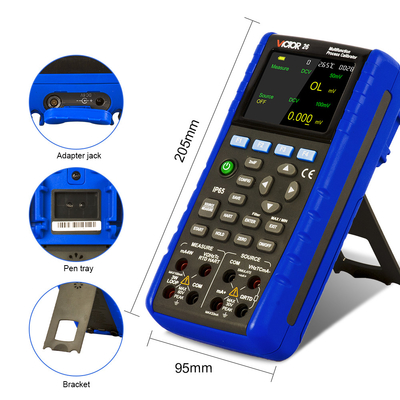

| Размер | 206 × 97 × 60 мм | 206 × 97 × 60 мм | ||
| Вес | около 633 г. | около 633 г. | ||
| Стандартное количество на коробку | 6 шт. | 6 шт. | ||
| Стандартные размеры картонного пакета | 530*405*310 мм | 530*405*310 мм | ||
| Стандартная пересеченная масса картонного пакета | 120,6 кг | 120,6 кг | ||
